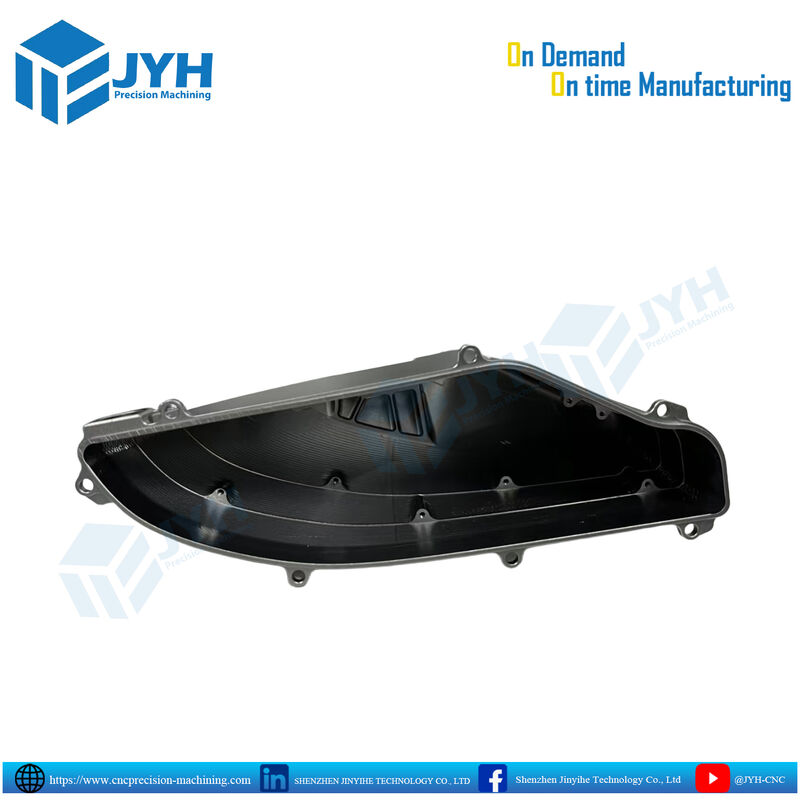

Заказной алюминиевый корпус ЧПУ с допуском ±0,001 мм и герметичностью IP67/IP68 из авиационного алюминия

Допуск ±0

001 мм Алюминиевый корпус с ЧПУ

Корпус из авиационного алюминия

Место происхождения:

Китай

Фирменное наименование:

JYH

Сертификация:

ISO9001,IATF1969

Номер модели:

ОЭМ/ОДМ

Свяжитесь с нами

Запросите цитату

Заказной алюминиевый корпус ЧПУ с допуском ±0,001 мм и герметичностью IP67/IP68 из авиационного алюминия

Подробная информация о продукции

Толерантность:

± 0,001 мм

Программное обеспечение:

CAD/CAM/CORELDRAW/PRO/E/UG/IGS/STP

QC Система:

100% проверка перед отправкой

Измерение:

Индивидуальные

Время выполнения:

7-8 дней

Приложение:

Автомобильное/медицинское/принтерское оборудование

Другие:

Рисунок, фотографии и образцы приветствуются

Шероховатость:

Ра 0,8-1.6

Форматы файлов приняты:

ШАГ, ИГЕС, STL, DXF, DWG

Материалы:

AL6061

Процессы:

CNC филируя и поворачивая

Номер детали:

КТ194

Упаковка:

как требование клиентов

Обработка поверхности:

Термическая обработка

Обработка:

Токарная обработка и механическая обработка

Выделить:

Допуск ±0

001 мм Алюминиевый корпус с ЧПУ

Корпус из авиационного алюминия

Условия оплаты и доставки

Упаковывая детали

Индивидуальная упаковка

Время доставки

5-8 дней

Условия оплаты

Л/К, Д/А, Д/П, Т/Т

Поставка способности

Прототип массового производства

Сопутствующие продукты

Свяжитесь с нами

Sandy Xu

Свяжитесь сейчас

Описание продукта

Производство алюминиевых корпусов и корпусов с ЧПУ

Этот специальный алюминиевый корпус, обработанный с помощью ЧПУ, разработан для суровой, высоковибрационной и тепловой среды в автомобильной, робототехнической, аэрокосмической и силовой электронике.Изделие для изготовления пластмассовых пластмасс, встроенные конструктивные упругие ребра, высокоточные огражденные периметровые монтажные козыри и непрерывный уплотнительный канал уплотнения,этот компонент обеспечивает структурную жесткость при сохранении легкого форм-фактора.

Изготовленный из монолитного алюминия авиационного класса (AL6061-T6 / AL7075-T6), он устраняет пористость, микрокрекинг и структурные дефекты, распространенные в литой корпусе.Внутренний карман измельчен с оптимизированными инструментальными путями, чтобы обеспечить свободное пространство для внутренних механических связей или чувствительных сборов ПКБ, в то время как интегрированные внутренние ребра смягчают резонанс и улучшают рассеивание тепла.

Этот корпус, завершенный черным анодированным покрытием промышленного класса типа II/типа III, обеспечивает высокую коррозионную стойкость, диэлектрическую изоляцию и защиту от износа.удовлетворяющие строгим требованиям к корпусу и EMI/EMC-защите.

Ключевые инженерные особенности и структурные особенности

Монолитическая конструкция:Изготовлен из алюминия из твердого блока для максимальной прочности конструкции, нулевой проницаемости жидкости и превосходной теплопроводности по сравнению с отливными альтернативами.
Периметровый канал прокладки:О-кольцо/эластомерная канавка с профилем CNC вдоль границы фланца обеспечивает герметичность (до соответствия требованиям IP67/IP68 при сочетании с соответствующими эластомерными герметиками).
"Серьезная" или "несерьезная" (или "несерьезная" или "несерьезная")Свернутые, противозагруженные и натянутые крепления вокруг периферии обеспечивают равномерное крепление давления и предотвращают изгиб корпуса под динамическими нагрузками.
Интегрированные упругие ребра:Внутренние конструктивные ребра обеспечивают торсионную жесткость и сопротивляются высоким механическим нагрузкам при одновременном минимизации общего веса компонента.
Устойчивость к коррозии и износу:Сера/жесткий слой анодированной отделки сохраняет критические толерантности измерений при защите от воздействия химических веществ, дорожной грязи и соляного спрея.
Строгое допустимое изготовление:Линейные допустимые отклонения поддерживаются до ±0,010 мм (критическая проницаемость и допустимые допустимые отклонения даты поддерживаются до ±0,005 мм).

Технические спецификации

Параметр	Спецификация
Производственный процесс	3-осевое / 4-осевое / 5-осевое высокоскоростное фрезирование с ЧПУ
Стандартные материалы	Алюминий 6061-T6, 6082-T6, 7075-T6, 5083 (опции сплавов доступны по запросу)
Стандартные допуски	ISO 2768-mK / Общее: ±0,010 мм (±0,0004 дюйма); Критические особенности: до ±0,005 мм
Обработка поверхности	Раствор на основе шариков (Ra 1,6-3,2 мкм) + анодирование типа II (цвет) или типа III (жесткий слой, MIL-A-8625)
Стандартный цвет	Матовый черный (доступны индивидуальные цвета RAL/Pantone)
Способность к уплотнению	О-кольцо с высокоточной обработкой / эластомерная канавка уплотнения для IP65-IP68 сборки
Стандарты нитей	Метрический (M2-M12, поддерживается вертолетная или нитеная вставка), UNC/UNF
Контроль качества	CMM 3D инспекция, оптический проектор, тестер поверхности, полные отчеты FAI / CoC

Производственное сравнение: CNC-оборудование и литье под давлением

Особенности / Критерии	Монолитные станки с ЧПУ	Высокодавковое литье под давлением (HPDC)
Стоимость оборудования и установки	Нулевые первоначальные затраты на оборудование; быстрая цифровая установка через CAM.	Высокие первоначальные затраты на инструменты и инструменты для форм ($ 5,000- $ 30,000 +).
Продолжительность	От 3 до 7 рабочих днейдля прототипов и партий по заказу.	От 6 до 10 недель для проектирования форм, резки и квалификации.
Структурная целостность	Нулевая пористость, равномерная структура зерна, максимальная прочность на растяжение.	Риск микропорности, газовых карманов и хрупких точек отказа.
Размерная толерантность	Ультрапрочные (от ±0,005 мм до ±0,020 мм)по всем направлениям.	Умеренный (±0,05 мм до ±0,15 мм); требуется вторичная обработка.
Гибкость проектирования	Мгновенная итерация; легко модифицировать 3D CAD модели.	Стоимость невысокая и медленно изменяется после отверждения стальной формы.
Качество поверхностной отделки	Высокая консистенция; идеально подходит для анодирования косметических и твердых покрытий.	Зачастую требуется выстрел; анодирование часто показывает неравномерный оттенок / полосы.
Лучшее для	Прототипирование, производство небольших и средних объемов, критически важные детали.	Очень большие объемы производства (> 10 000+ штук) с низкими допустимыми допустимыми значениями.

Промышленное применение

Автомобильные и силовые установки:Покрытия каркаса, предохранители ремня привода, корпуса ECU/инвертора, корпуса доступа к трансмиссии и крышки масляного насоса.
Промышленная автоматизация и робототехника:Покрытия приводов, корпуса сервомоторов, робототехнические козыри и защищенные от проникновения контрольные ящики.
Электроника и энергетика:Покрытия теплоотводов для теплового управления, шасси распределительного блока питания (PDU) и корпуса системы управления батареями (BMS).
Дроны и аэрокосмическая промышленность:Легкие механические защитные коробки, корпуса авионического отсека и корпуса двигателя гимбаля.

Обеспечение качества и инженерная поддержка DFM

Каждый корпус подвергается тщательной проверке качества перед отправкой:

Проектирование для изготовления (DFM):Завершить технический обзор до создания путей инструмента, чтобы устранить глубокое разговоры с инструментами, оптимизировать внутренние радиусы углов и сократить время цикла.
Инспекция по первой статье (FAI):Критические данные, глубины кармана и шаблоны крепежей проверяются по 2D-рисункам с использованием высокоточных координатных измерительных машин (CMM).
Измерение нитей и толерантности:100% испытания нитей с калиброванными габаритами GO/NO-GO.
Проверка поверхностного покрытия:Проверка толщины покрытия (метод вихревого тока) и испытание сцепления между люками для обеспечения соответствия стандартам MIL-A-8625.

Готовы изготовить свой собственный алюминиевый корпус?Загрузите свои 3D CAD-файлы (STEP, IGES или SLDPRT) и 2D-инженерные чертежи, чтобы получить анализ DFM и котировку в течение 24 часов.
