Корпус из алюминия с ЧПУ | Черное анодирование
Изготовленный на заказ алюминиевый корпус с ЧПУ с черным анодированным покрытием
Прецизионная обработка на ЧПУ | Изготовленный на заказ алюминиевый корпус | Черное анодированное покрытие | От прототипа до производства

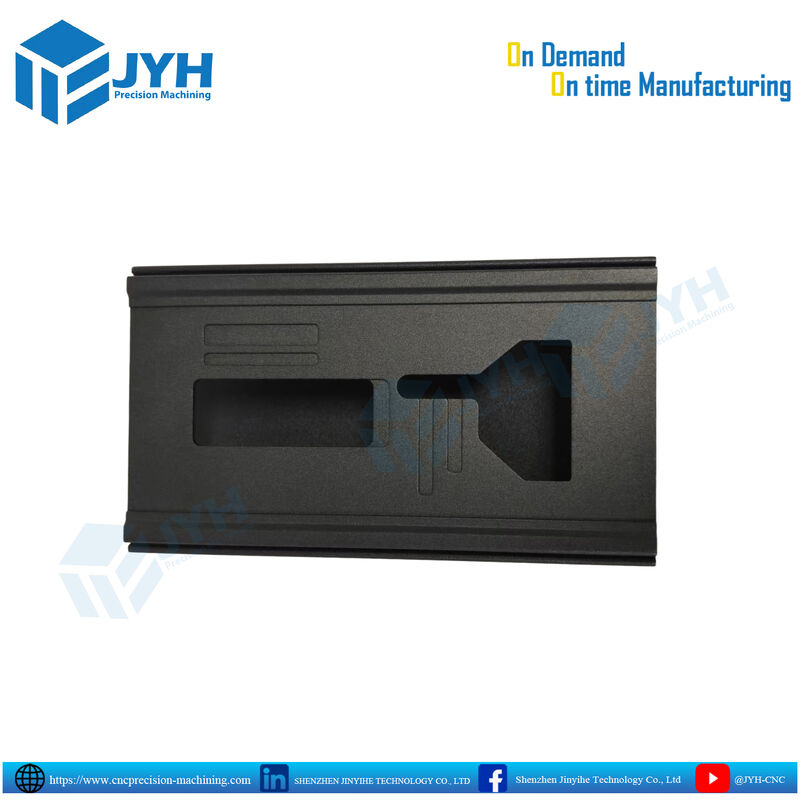

Этот изготовленный на заказ алюминиевый корпус с ЧПУ изготавливается из алюминия с использованием прецизионной фрезеровки на ЧПУ для создания сложных внешних профилей, утопленных карманов, отверстий, крепежных элементов и внутренних полостей.
Компонент имеет черное анодированное покрытие, обеспечивающее чистый, профессиональный внешний вид, одновременно улучшая защиту поверхности и коррозионную стойкость. Черное анодирование обычно используется для алюминиевых компонентов, обработанных на ЧПУ, где важны как функциональные характеристики, так и внешний вид.
Представленный корпус является примером способности JYH Precision Machining изготавливать сложные алюминиевые корпуса и механические корпуса непосредственно по чертежам заказчика, 3D-моделям САПР или инженерным спецификациям.
Независимо от того, нужен ли вам один прототип, небольшая производственная партия или серийное производство, геометрия, материал, допуски, качество поверхности и требования к проверке могут быть настроены в соответствии с вашим применением.
Обзор продукта
Алюминиевый корпус с ЧПУ часто используется для защиты, поддержки или интеграции внутренних компонентов при сохранении точных интерфейсов с другими механическими или электронными узлами.
В отличие от корпусов из листового металла, корпус, обработанный на ЧПУ, может быть изготовлен из цельного алюминиевого материала с точно обработанными карманами, ступенями, пазами, резьбовыми отверстиями, монтажными поверхностями и другими сложными геометрическими формами.
Это делает обработку на ЧПУ особенно подходящей для применений, где важны точность размеров, структурная жесткость, внешний вид и повторяемость.
Ключевые особенности продукта
- Прецизионная алюминиевая конструкция с ЧПУ
- Сложные карманы и утопленные элементы
- Индивидуальные отверстия и монтажные интерфейсы
- Прецизионно обработанные стыковочные поверхности
- Черное анодированное покрытие поверхности
- Индивидуальные размеры согласно чертежам заказчика
- Подходит для прототипов и производственных партий
- Доступна многоосевая обработка на ЧПУ
- Варианты индивидуальной обработки поверхности
- Доступна проверка размеров
- Производство на основе САПР/АСУП
- Доступен анализ DFM перед производством
Технические характеристики
| Спецификация |
Описание |
| Тип продукта |
Алюминиевый корпус / корпус с ЧПУ |
| Производственный процесс |
Фрезеровка на ЧПУ |
| Материал |
Алюминиевый сплав по требованию заказчика |
| Типичные варианты алюминия |
6061-T6, 6063, 6082-T6, 7075-T6 и другие сплавы |
| Покрытие поверхности |
Черное анодирование |
| Тип анодирования |
Тип II или Тип III доступны в зависимости от применения |
| Возможности обработки |
3-осевая, 4-осевая и 5-осевая обработка на ЧПУ |
| Геометрия |
Индивидуальные карманы, пазы, полости, отверстия и профили |
| Допуск |
Согласно чертежу заказчика и требованиям к элементам |
| Проверка |
Доступна проверка размеров / проверка на КИМ |
| Объем производства |
Прототип, малый объем и производство |
| Форматы САПР |
STEP, STP, IGES, IGS, DWG, DXF и другие распространенные форматы |
| Индивидуализация |
Полностью индивидуальный |
| Предложение |
На основе чертежа, материала, покрытия, количества и требований |
Важно: Фактический материал, допуски и спецификация анодирования должны быть подтверждены по чертежу заказчика перед предложением или производством.
Прецизионная обработка на ЧПУ для сложных алюминиевых корпусов
Геометрия этого корпуса содержит множество элементов обработки, требующих контролируемого доступа инструмента и тщательного крепления заготовки.
В зависимости от конструкции, фрезеровка на ЧПУ может использоваться для производства:
- Глубокие утопленные карманы
- Внутренние полости
- Ступенчатые поверхности
- Монтажные интерфейсы
- Прецизионные отверстия
- Резьбовые отверстия
- Зенковочные отверстия
- Раззенковочные отверстия
- Установочные элементы
- Плоские стыковочные поверхности
- Внешние профили
- Индивидуальные механические интерфейсы
Для сложных геометрических форм многоосевая обработка на ЧПУ может сократить количество необходимых установок и помочь сохранить взаимное расположение различных элементов.
JYH может проанализировать CAD-модель и чертеж заказчика перед производством, чтобы выявить потенциальные проблемы обработки, проблемы с допусками, ограничения доступа инструмента и соображения по отделке.
Черное анодированное покрытие алюминиевой поверхности
Черное покрытие, показанное на этом корпусе, производится путем анодирования алюминия.
Анодирование создает слой оксида алюминия на поверхности, а не просто наносит обычную краску. Анодирование типа II обычно выбирается для внешнего вида и общей защиты поверхности, в то время как твердое анодирование типа III обычно выбирается, когда требуется повышенная износостойкость и более твердая поверхность.
Варианты черного анодирования
| Характеристика |
Черное анодирование типа II |
Черное твердое анодирование типа III |
| Основное назначение |
Внешний вид и общая защита |
Износостойкость и стойкость к истиранию |
| Внешний вид |
Обычно более гладкий / декоративный |
Обычно более твердый, более матовый |
| Защита поверхности |
Хорошо |
Выше |
| Износостойкость |
Умеренно |
Высокая |
| Размерные соображения |
Меньшая толщина покрытия |
Большая толщина покрытия |
| Типичные применения |
Корпуса, электроника, потребительские товары |
Детали, подверженные износу, промышленные компоненты |
| Цвет |
Доступен черный |
Доступен черный |
Для прецизионных компонентов процесс анодирования следует учитывать при обработке, поскольку анодированный слой влияет на конечные размеры. Критические отверстия, резьбы, расточки и стыковочные поверхности могут потребовать соответствующей компенсации размеров перед отделкой.
Доступные алюминиевые материалы
Точный алюминиевый сплав может быть выбран в соответствии с требованиями применения.
Алюминий 6061-T6
Популярный выбор для алюминиевых корпусов, обработанных на ЧПУ, благодаря хорошей обрабатываемости, соотношению прочности и веса и пригодности для анодирования.
Алюминий 6082-T6
Подходит для конструкционных и промышленных компонентов, где требуются хорошие механические характеристики и обрабатываемость.
Алюминий 7075-T6
Используется там, где требуется более высокая прочность. Однако при выборе материала следует учитывать требования к косметическому анодированию, поскольку состав сплава может влиять на внешний вид после анодирования.
Другие материалы
В зависимости от проекта JYH также может оценить:
- Алюминий 6063
- Алюминий 2024
- Нержавеющая сталь
- Латунь
- Медь
- Титан
- Конструкционные пластики
- Другие материалы, указанные заказчиком
Изготовление алюминиевых корпусов на заказ с ЧПУ
Этот продукт не является стандартным готовым корпусом.
Корпус может быть изготовлен в соответствии с вашим:
- 2D инженерный чертеж
- 3D CAD модель
- Файл STEP
- Файл IGES
- Чертеж DXF/DWG
- Образец прототипа
- Техническая спецификация
Размеры, толщина стенок, отверстия, карманы, точки крепления, резьбы, покрытие поверхности и другие элементы могут быть настроены для вашего применения.
Это делает обработку на ЧПУ подходящей для компаний, разрабатывающих новые продукты, где стандартные алюминиевые корпуса не могут обеспечить требуемую геометрию или точность размеров.
Применения
Изготовленные на заказ алюминиевые корпуса с ЧПУ могут использоваться в различных отраслях и категориях продуктов, включая:
Электроника и электрооборудование
- Корпуса электронных устройств
- Контрольное оборудование
- Корпуса датчиков
- Корпуса приборов
- Корпуса разъемов
- Электронные узлы
Робототехника и автоматизация
- Компоненты роботов
- Корпуса систем управления движением
- Крепления датчиков
- Оборудование для автоматизации
- Механические интерфейсы
Промышленное оборудование
- Компоненты машин
- Корпуса оборудования
- Приборостроение
- Промышленные контроллеры
- Изготовленные на заказ механические узлы
БПЛА и передовое оборудование
- Корпуса электроники
- Конструкционные элементы
- Крышки оборудования
- Прецизионные механические узлы
Потребительские товары
- Премиальные электронные продукты
- Умные устройства
- Портативное оборудование
- Корпуса на заказ
Прототипы и НИОКР
- Инженерные прототипы
- Функциональные прототипы
- Разработка продукта
- Испытательное оборудование
- Пилотное производство
Процесс обработки на ЧПУ
Типичный производственный рабочий процесс для изготовления алюминиевого корпуса на заказ включает:
1. Инженерный обзор
Наши инженеры просматривают 2D-чертеж и/или 3D-модель САПР, чтобы понять требования к материалу, допускам, геометрии, покрытию поверхности и функциональным требованиям.
2. Анализ DFM
Дизайн проверяется на доступность инструмента, толщину стенок, внутренние углы, глубокие полости, крепление заготовки и последовательность обработки.
3. Подготовка материала
Указанный алюминиевый сплав закупается и подготавливается для обработки на ЧПУ.
4. Фрезеровка на ЧПУ
Корпус обрабатывается с использованием соответствующего процесса фрезеровки на ЧПУ. Сложные компоненты могут потребовать нескольких установок или многоосевой обработки.
5. Снятие заусенцев и подготовка поверхности
Острые кромки, заусенцы и остатки обработки удаляются перед отделкой поверхности.
6. Отделка поверхности
Компонент может получить черное анодирование или другую указанную обработку поверхности.
7. Проверка размеров
Критические размеры и функциональные элементы проверяются в соответствии с требованиями заказчика.
8. Окончательный контроль качества
Готовые компоненты визуально и размерно проверяются перед упаковкой и отправкой.
Почему стоит выбрать обработку на ЧПУ для алюминиевых корпусов?
| Метод производства |
Сложная геометрия |
Точность |
Подходит для прототипов |
Покрытие поверхности |
Индивидуализация |
| Обработка на ЧПУ |
Отлично |
Отлично |
Отлично |
Отлично |
Отлично |
| Листовой металл |
Умеренно |
Хорошо |
Хорошо |
Хорошо |
Хорошо |
| Литье под давлением |
Хорошо |
Хорошо |
Низко |
Отлично |
Умеренно |
| Литье под давлением |
Отлично |
Отлично |
Низко |
Отлично |
Умеренно |
| 3D-печать |
Отлично |
Умеренно |
Отлично |
Умеренно |
Отлично |
Для малых партий и инженерных применений обработка на ЧПУ может устранить необходимость в специализированной производственной оснастке и позволяет относительно быстро вносить изменения в дизайн.
Для больших объемов производства JYH также может оценить альтернативные производственные процессы, такие как литье под давлением, литье под давлением или изготовление листового металла, где это уместно.
Контроль качества
Для прецизионных алюминиевых корпусов, обработанных на ЧПУ, контроль размеров особенно важен для стыковочных поверхностей, монтажных интерфейсов, отверстий, резьб и внутренних полостей.
В зависимости от требований проекта, проверка может включать:
- Проверка размеров
- Измерение на КИМ
- Проверка критических размеров
- Проверка резьбы
- Визуальный осмотр
- Проверка качества поверхности
- Проверка внешнего вида анодирования
- Проверка первой статьи (FAI)
- Сертификат соответствия (CoC)
- Отчеты о проверке
Требования к проверке могут быть определены в соответствии с чертежом заказчика и спецификацией качества.
От прототипа до производства
JYH Precision Machining поддерживает проекты по индивидуальному производству от разработки прототипа до производства.
Прототип
Подходит для:
- Разработка нового продукта
- Инженерная валидация
- Тестирование подгонки и функциональности
- Проверка дизайна
- Проекты НИОКР
Малообъемное производство
Подходит для:
- Пилотное производство
- Запуск продукта
- Малосерийное оборудование
- Специализированное оборудование
- Оборудование для стартапов
Серийное производство
Для устоявшихся продуктов производственные процессы могут быть оптимизированы для повторяемости, качества и эффективности производства.
Этот подход от прототипа до производства позволяет клиентам поддерживать преемственность по мере перехода их продукта от инженерной разработки к производству.
Что нам нужно для предложения вашего алюминиевого корпуса с ЧПУ
Для предоставления точного предложения, пожалуйста, отправьте:
- 3D CAD модель -- предпочтительно STEP/STP
- 2D инженерный чертеж -- PDF
- Спецификация материала
- Требование к покрытию поверхности
- Требуемое количество
- Критические допуски
- Требования к проверке
- Целевой график доставки, если применимо
Пример запроса на предложение
Деталь: Алюминиевый корпус с ЧПУ
Материал: 6061-T6
Покрытие: Черное анодирование
Количество: 100 шт.
Чертеж: PDF + STEP
Проверка: Проверка размеров
Применение: Корпус для промышленной электроники
Отправьте ваши чертежи, и наша инженерная команда сможет проанализировать дизайн и предоставить обратную связь по DFM и производственное предложение.
Варианты индивидуализации
Корпус может быть настроен в соответствии с применением, включая:
Материал
- 6061-T6
- 6082-T6
- 7075-T6
- 6063
- Другие алюминиевые сплавы
Покрытие поверхности
- Черное анодирование
- Прозрачное анодирование
- Красное анодирование
- Синее анодирование
- Твердое анодирование типа III
- Пескоструйная обработка
- Шлифовка
- Полировка
- Порошковое покрытие
- Лазерная маркировка / гравировка
Обработка
- 3-осевая фрезеровка на ЧПУ
- 4-осевая обработка на ЧПУ
- 5-осевая обработка на ЧПУ
- Токарная обработка на ЧПУ, где применимо
Дополнительные операции
- Резьбонарезание
- Сверление
- Расточка
- Нарезание резьбы
- Снятие заусенцев
- Сборка
- Лазерная маркировка
- Индивидуальная проверка
Часто задаваемые вопросы
Что такое алюминиевый корпус с ЧПУ?
Алюминиевый корпус с ЧПУ — это прецизионный механический корпус, изготовленный из алюминия с использованием фрезерных станков с компьютерным управлением. Он может содержать карманы, полости, отверстия, резьбы, монтажные интерфейсы и другие индивидуальные элементы.
Можете ли вы изготовить этот корпус по нашему чертежу?
Да. Корпус может быть изготовлен по индивидуальному заказу в соответствии с вашим 2D инженерным чертежом и 3D CAD моделью.
Какой алюминий лучше всего подходит для корпусов с ЧПУ?
6061-T6 — распространенный выбор для универсальных алюминиевых корпусов, обработанных на ЧПУ, поскольку он предлагает полезное сочетание обрабатываемости, механических свойств и пригодности для анодирования. Оптимальный сплав в конечном итоге зависит от механических, эксплуатационных и косметических требований применения.
Можете ли вы изготовить корпуса из черного анодированного алюминия?
Да. Черное анодирование может быть указано как тип II или тип III в зависимости от требуемого внешнего вида, долговечности и размерных требований.
Можете ли вы изготовить прототипы?
Да. Обработка на ЧПУ хорошо подходит для прототипов, поскольку детали могут быть изготовлены непосредственно из данных САПР без необходимости в специализированных литьевых формах или оснастке для литья под давлением.
Можете ли вы производить небольшие партии?
Да. Обработка на ЧПУ может использоваться для прототипов, малообъемного производства и более крупных производственных программ.
Предоставляете ли вы отчеты о проверке?
Документация по проверке может быть предоставлена в соответствии с требованиями проекта, включая проверку размеров и измерение на КИМ, где это необходимо.
Какие файлы требуются для предложения?
Рекомендуется 3D-модель STEP/IGES и 2D-чертеж в формате PDF. Также должны быть предоставлены требования к количеству и покрытию поверхности.
Ваше сообщение должно содержать от 20 до 3000 символов!
