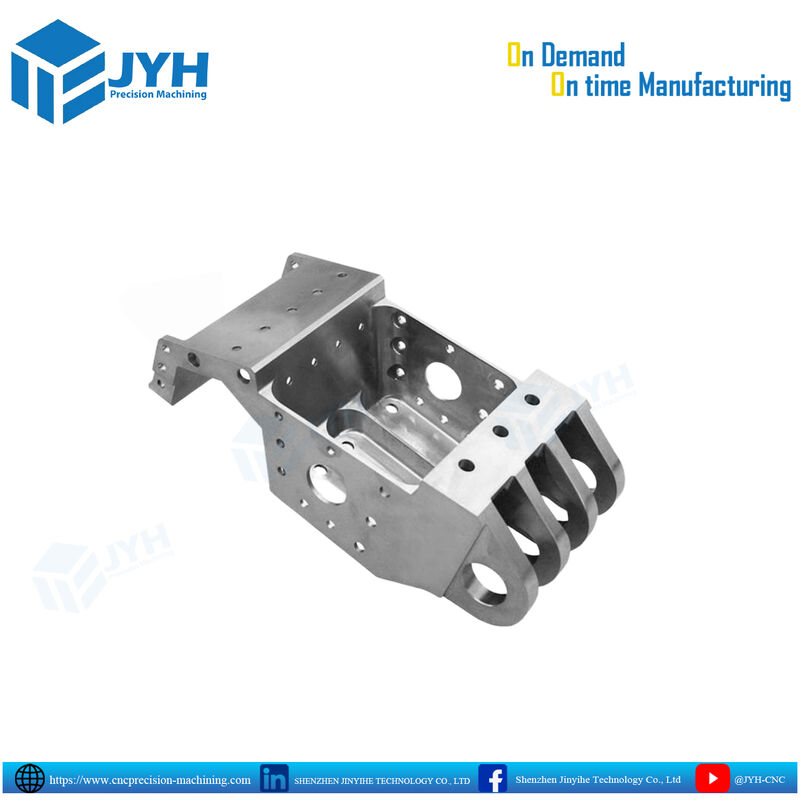

Name: Корпус несущей рамы с 5-осевой ЧПУ обработкой, допуском ±0.01 мм и многоушковыми точками крепления
Brand: Shenzhen Jinyihe Technology Co., Ltd.
SKU: ОЭМ/ОДМ
Price: 60.00 USD
Availability: InStock

Домой > продукты > подвергать механической обработке точности cnc >

Корпус несущей рамы с 5-осевой ЧПУ обработкой, допуском ±0.01 мм и многоушковыми точками крепления

5-осевой фрезерный корпус с ЧПУ

Допуск ±0

01 мм Корпус

Место происхождения:

Китай

Фирменное наименование:

JYH

Сертификация:

ISO9001,IATF1969

Номер модели:

ОЭМ/ОДМ

Свяжитесь с нами

Запросите цитату

Корпус несущей рамы с 5-осевой ЧПУ обработкой, допуском ±0.01 мм и многоушковыми точками крепления

Подробная информация о продукции

Производственный процесс:

5-осевое фрезерование с ЧПУ, прецизионное растачивание, сверление, нарезание резьбы

Доступные материалы:

Алюминий: AL6061-T6, AL7075-T6, AL5082 Нержавеющая сталь: SS304, SS316L, 17-4PH Легированная сталь:

Допуски обработки:

Стандарт: ±0,01 мм

Шероховатость поверхности:

Ra 1,6 мкм в исходном состоянии (доступна чистовая обработка Ra 0,8 мкм / Ra 0,4 мкм)

Параметры отделки поверхности:

Анодирование (тип II / твердое покрытие типа III), дробеструйная очистка, пассивация, порошковое пок

Контроль качества:

Проверка КИМ, 3D-оптическое сканирование, набор щупов, резьбомеры, отчеты об испытаниях материалов (

Объем производства:

Быстрое прототипирование (1–10 шт.), Мелкосерийное производство (100–1000 шт.), Массовое производств

Выделить:

5-осевой фрезерный корпус с ЧПУ

Допуск ±0

01 мм Корпус

Условия оплаты и доставки

Количество мин заказа

Упаковывая детали

Индивидуальная упаковка

Время доставки

5-8 дней

Поставка способности

Прототип массового производства

Сопутствующие продукты

Свяжитесь с нами

Sandy Xu

Свяжитесь сейчас

Описание продукта

Специализированные 5-осевые механизированные конструктивные корпуса

В JYH Precision Machining, мы проектируем высокосложные, несущие нагрузку конструктивные корпуса, предназначенные для высокой надежности приложений в аэрокосмической, робототехнической, автомобильной,и промышленной автоматизации.

Этот специальный конструктивный корпус с использованием станков с ЧПУ имеет многоосевое мешочное фрезирование, точное выравнивание отверстий, боковые кронштейны и множественные точки крепления.Изготовление на передовых 5-осевых центрах обработки с помощью ЧПУ, этот компонент гарантирует строгие допустимые размеры, исключительную сопланозность и структурную целостность при динамических нагрузках.

Технические спецификации и производственные возможности

Параметр спецификации	Подробности и возможности
Производственный процесс	5-осевое CNC фрезирование, прецизионное бурение, бурение, пробивание
Доступные материалы	Алюминий:AL6061-T6, AL7075-T6, AL5082 Нержавеющая сталь:SS304, SS316L, 17-4PH Сплавленная сталь:4140, 4340, углеродистая сталь Специальность:Титан 5-го сорта, латунь, медь
Толерантность обработки	Стандарт: ±0,01 мм
Грубость поверхности	Ра 1,6 мкм (доступна тонкая отделка Ra 0,8 мкм / Ra 0,4 мкм)
Варианты отделки поверхности	Анодирование (тип II / твердое покрытие типа III), взрыв шариков, пассивация, порошковое покрытие, безэлектрическая никелевая покрытие
Контроль качества	Инспекция CMM, 3D оптическое сканирование, набор измерителей, измерители нитей, отчеты о испытаниях материалов (MTR)
Объем производства	Быстрый прототип (1 ‰ 10 шт.), Низкий объем (100 ‰ 1000 шт.), Массовое производство (10000+ шт.)

Ключевые инженерные характеристики и преимущества

Комплексная геометрия с помощью 5-осевой обработки:Однообразовательная обработка исключает ошибки индексации, гарантируя концентричность по всем боковым и осевым отверстиям.

Оптимизированное соотношение прочности к весу:Глубокая мешковая фрезеровка уменьшает массу компонента при сохранении жесткой структурной целостности для распределения тяжелых нагрузок.

Точное выравнивание отверстия:Встроенные боковые отверстия завершены с точностью до микрона для поддержки плавного вставки вала, подшипника или размещения петли.

Строгое обеспечение качества:Каждая партия проходит полную проверку размеров CMM, проверку состава материала и анализ шероховатости поверхности, чтобы соответствовать стандартам ISO.

Сравнение: 3-осевое и 5-осевое обработки сложных корпусов

Особенности / Преимущества	Стандартная 3-осевая обработка	JYH 5-осевая точная обработка с ЧПУ
Операции по установке	Требуется многократное настройка (риск ошибок наложения)	Однократная установкадля многоугольной обработки элементов
Толерантность под разными углами	Умеренный (±0,02 мм до ±0,05 мм)	Ультратяжелый (±0,005 mm - ±0,01 mm)
Скорость производства	Медленнее из-за перестановки фиксатора	Быстрое время выполнения с установками быстрого перехода SMED
Доступ к сложным функциям	Ограниченная угловая способность	Неограниченный доступ к угловым отверстиям и подрезкам

Целевые приложения

Роботика и автоматизация:Шасси для монтажа сервомотора, рамы для конечных эффекторов, корпуса для соединений роботизированных рук
Аэрокосмическая и оборонная промышленность:Структурные подвески, корпуса авионики, рамы для установки датчиков
Промышленное оборудование:Ограждения для коробки передач, гидравлические установки насосов, гидроуправляющие брекеты для тяжелой работы
Автомобиль и электромобили:Подкадра силовых агрегатов, блоки крепления подвески, подвески для испытаний на высокие напряжения

Почему выбрать JYH Precision Machining?

Производство по требованию и в срок:Агильное планирование, основанное на практике lean manufacturing (SMED) для минимизации сроков выполнения
Поддержка DFM:Бесплатная обратная связь от старших инженеров-механиков до производства
Окончательные решения:Отчеты о поставках сырья, точной обработке, послеоболочке, сборке и проверке CMM, предоставляемые при каждом заказе

Готовы воплотить свои инженерные проекты в жизнь?
Свяжитесь с нашей инженерной командой сегодня с вашими 2D / 3D CAD файлами (STEP, IGES, DWG) для быстрой цитаты и бесплатного анализа DFM!
