Специально изготовленный с помощью станков CNC высокоплотный терморегулирующий раковина с штифтом с толерантностью ±0,01 мм и корпусом с устойчивым к коррозии ECU

Специально изготовленный с помощью станков CNC высокоплотный терморегулирующий раковина с штифтом с толерантностью ±0,01 мм и корпусом с устойчивым к коррозии ECU

Name: Специально изготовленный с помощью станков CNC высокоплотный терморегулирующий раковина с штифтом с толерантностью ±0,01 мм и корпусом с устойчивым к коррозии ECU
Brand: Shenzhen Jinyihe Technology Co., Ltd.
SKU: ОЭМ/ОДМ
Price: 60.00 USD
Availability: InStock

Изготовленный на заказ радиатор с ЧПУ

Теплоотводы с высокой плотностью

Коррозионно устойчивый корпус ЭСУ

Место происхождения:

Китай

Фирменное наименование:

JYH

Сертификация:

ISO9001,IATF1969

Номер модели:

ОЭМ/ОДМ

Документ:

JYH-Precision-Machining.pdf

Свяжитесь с нами

Запросите цитату

Специально изготовленный с помощью станков CNC высокоплотный терморегулирующий раковина с штифтом с толерантностью ±0,01 мм и корпусом с устойчивым к коррозии ECU

Подробная информация о продукции

Выделить:

Изготовленный на заказ радиатор с ЧПУ

Теплоотводы с высокой плотностью

Коррозионно устойчивый корпус ЭСУ

Условия оплаты и доставки

Количество мин заказа

Упаковывая детали

Индивидуальная упаковка

Время доставки

5-8 дней

Условия оплаты

Л/К, Д/А, Д/П, Т/Т, западное соединение

Поставка способности

Прототип массового производства

Сопутствующие продукты

Свяжитесь с нами

Sandy Xu

Свяжитесь сейчас

Описание продукта

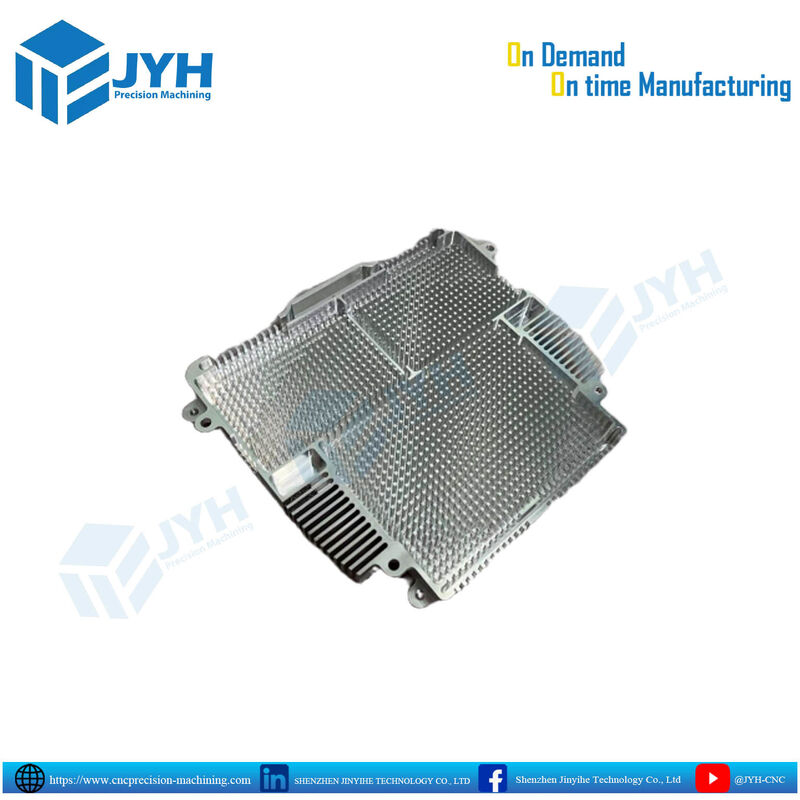

Изготовленный на заказ алюминиевый радиатор высокой плотности с ребристыми ребрами и корпусом ЭБУ, изготовленный на станке с ЧПУ

Изготовленный на заказ алюминиевый радиатор и корпус с ребристыми ребрами на станке с ЧПУразработан специально для мощных электронных блоков управления (ЭБУ), силовых преобразователей, автомобильных систем управления и высокопроизводительного вычислительного оборудования, где максимальное рассеивание тепла и структурная целостность имеют решающее значение.

Этот специальный корпус, разработанный с использованием передовой 5-осевой фрезерной обработки с ЧПУ, объединяет матрицу со штыревыми ребрами высокой плотности непосредственно в конструкционный алюминиевый корпус. Объединив структурную защиту и пассивное/активное управление температурным режимом в одном монолитном компоненте, он снижает тепловое сопротивление, устраняет узкие места теплового интерфейса и защищает чувствительную электронику от суровых условий эксплуатации.

Ключевые технические характеристики и преимущества

Оптимизированное рассеивание тепла между штифтами и ребрами:Разработан с использованием набора цилиндрических/квадратных штыревых ребер высокой плотности, который максимизирует соотношение площади поверхности к объему, обеспечивая всенаправленный поток воздуха / охлаждающей жидкости для превосходного управления температурой.
Монолитная обработка с ЧПУ. Целостность:Выполнен прецизионным фрезерованием из цельной алюминиевой заготовки, что обеспечивает нулевое тепловое сопротивление между основанием радиатора и охлаждающими ребрами (в отличие от конструкций с приклеенными или закрепленными ребрами).
Жесткие механические допуски:Обработано со строгими допусками вплоть до± 0,01 мм, обеспечивающий герметизацию сопрягаемых поверхностей, точное зацепление резьбы и точную посадку с местами крепления печатной платы.
Устойчивость к коррозии и износу:Совместим с современными покрытиями поверхности, включая твердое анодирование типа II/III, хроматное конверсионное покрытие (Alodine/SurTec 650) и никелирование.
Интегрированный структурный монтаж:Имеет усиленные монтажные проушины, прецизионные дюбельные отверстия и каналы уплотнения по периметру для защиты от воздействия окружающей среды со степенью защиты IP67/IP68.

Технические характеристики

Параметр	Спецификация/стандартные опции
Первичный материал	Алюминиевые сплавы (Ал 6061-Т6, Ал 7075-Т6, Ал 6063, Ал 1050/1060)
Производственный процесс	Высокоскоростное 3-осевое/5-осевое фрезерование с ЧПУ, электроэрозионная обработка проволоки
Точность обработки/допуск	Стандарт: ±0,05 мм \| Точность: до ±0,01 мм.
Шероховатость поверхности (Ra)	Ra 0,8 мкм-Ra 3,2 мкм (после механической обработки); Ra 0,4 мкм (полированный)
Варианты отделки поверхности	Прозрачное/цветное анодирование, твердое анодирование (тип III), SurTec 650, пескоструйная обработка, химическое никелирование
Теплопроводность	≈160−200 Вт/м⋅К (в зависимости от выбора сплава)
Домены приложений	Автомобильные ЭБУ, инверторы для электромобилей, оборонная электроника, телекоммуникации (трансиверы 5G), промышленная автоматизация

Инженерное сравнение: конструкция штыревого плавника по сравнению с традиционными конструкциями плавников

Фактор производительности	Механически обработанная конструкция со штыревым ребром (рекомендуется)	Стандартная конструкция с прямыми ребрами	Экструдированный / стержневой дизайн плавника
Тепловая гидродинамика	Всенаправленный поток; разрушает пограничный слой для высокой теплопередачи	Только однонаправленный поток; более высокое накопление пограничного слоя	Ограниченное векторирование потока; более высокое термическое сопротивление в местах соединений
Структурная целостность	Монолитная конструкция заготовки (Высокая вибро/ударостойкость)	Высокий (если цельнофрезерованный)	От умеренного до низкого (расслабление суставов при термоциклировании)
Гибкость дизайна	Полностью настраиваемая высота, шаг, форма и интеграция контактов	Умеренный	Профили фиксированного поперечного сечения
Эффективность использования пространства	Максимальное рассеивание тепла в компактном корпусе	Требуется больший объем занимаемой площади	Умеренная эффективность

Почему стоит сотрудничать с JYH Precision Machining?

ВШэньчжэнь Цзиньихе Technology Co., Ltd (JYH Precision Machining), мы специализируемся на производстве механических компонентов высокой сложности и жестких допусков для требовательных отраслей промышленности по всему миру.

Производство по требованию и в срок:Гибкое масштабирование производственных мощностей от быстрого прототипирования (1–5 единиц) до серийного OEM-производства.
Усовершенствованный парк многоосных станков с ЧПУ:Оснащен современными высокоскоростными фрезерными станками, способными резать сложную трехмерную геометрию штифтовых ребер без искажения материала.
Строгий контроль качества:Полные отчеты о проверках ШМ, сертификаты материалов (соответствие ROHS/REACH) и проверка шероховатости поверхности каждой производственной партии.

Запросите индивидуальное предложение сегодня

Воплотите в жизнь свои проекты управления температурным режимом с помощью прецизионного производства. Отправьте файлы 3D CAD (STEP, IGES или SolidWorks) и спецификации чертежей наКО. технологии Шэньчжэня Цзиньихэ, Лтд.для быстрого рассмотрения DFM и получения конкурентоспособного предложения.
