Алюминиевый корпус высокоточного аэрокосмического класса

Высокопроизводительные алюминиевые корпуса

Место происхождения:

Китай

Фирменное наименование:

JYH

Сертификация:

ISO 9001,IATF1969

Номер модели:

Полная поддержка OEM/ODM

Документ:

JYH-Precision-Machining.pdf

Свяжитесь с нами

Запросите цитату

Прецизионный алюминиевый корпус, обработанный с помощью машинного управления с использованием аэрокосмических сплавов и толерантности ±0,01 мм для высокопроизводительных приложений

Подробная информация о продукции

Процесс обработки:

Фрезерование с ЧПУ (3-осевое/5-осевое)

Варианты материалов:

Алюминий 6061-T6, 7075-T6

Толерантность:

±0,01 мм (или по чертежу)

Объем производства:

Прототип для больших объемов

Инспекция:

КИМ, Отчет о размерах

Кастомизация:

Полная поддержка OEM/ODM

Выделить:

Алюминиевый корпус высокоточного аэрокосмического класса

Высокопроизводительные алюминиевые корпуса

Условия оплаты и доставки

Количество мин заказа

Цена

Competitive

Упаковывая детали

Пользовательская упаковка

Время доставки

5-8 дней

Условия оплаты

Л/К, Д/А, Д/П, Т/Т, западное соединение

Поставка способности

Прототип для больших объемов

Сопутствующие продукты

Свяжитесь с нами

Свяжитесь сейчас

Описание продукта

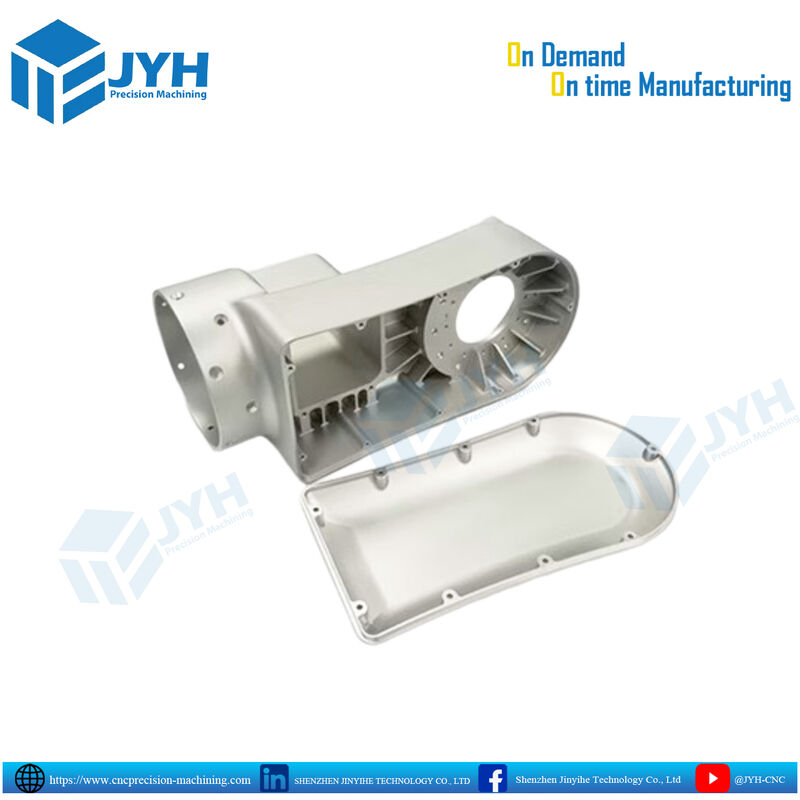

Корпус из алюминия с прецизионной ЧПУ обработкой

Высокопроизводительный конструкционный корпус для промышленных и электромеханических применений

Обзор продукта

Этот прецизионно обработанный алюминиевый корпус разработан для высокопроизводительных применений, требующих структурной целостности, точности размеров и тепловой эффективности. Изготовленный с использованием передовых многоосевых станков с ЧПУ, компонент интегрирует сложные внутренние геометрии, крепежные элементы и оптимизацию воздушного потока в единую прочную конструкцию.

Разработанный с учетом функциональности и технологичности, этот корпус идеально подходит для моторных узлов, систем БПЛА, оборудования автоматизации и электронных корпусов, где надежность и точность имеют решающее значение.

Ключевые особенности

Сложная интегрированная геометрия: Многокамерная конструкция с внутренними ребрами и крепежными выступами, интегрированный круглый фланец для интерфейса двигателя или ротора, оптимизированные каналы воздушного потока для рассеивания тепла
Высокоточная ЧПУ обработка: Изготовлено с использованием 3-осевой / 4-осевой / 5-осевой ЧПУ обработки, строгие допуски соблюдаются по критическим элементам, превосходная чистота поверхности подходит для анодирования или покрытия
Легкий и высокопрочный: Изготовлен из алюминиевых сплавов аэрокосмического класса, идеальный баланс между снижением веса и механической прочностью
Конструкция теплового управления: Внутренняя структура ребер усиливает рассеивание тепла, подходит для применений, связанных с двигателями, электроникой или силовыми системами
Совместимость с модульной сборкой: Отдельная нижняя крышка с прецизионным уплотнительным интерфейсом, унифицированная схема болтового соединения обеспечивает простоту сборки и обслуживания

Технические характеристики

Варианты материалов	Алюминий 6061 / 6063 / 7075
Производственный процесс	Фрезерование на ЧПУ + Токарная обработка на ЧПУ + Вторичная обработка
Обработка поверхности	Как обработанная / Пескоструйная обработка / Анодирование / Порошковое покрытие
Допуск	±0,01 мм (критические области более строгие по запросу)
Шероховатость поверхности	Ra 0,8 - 3,2 мкм
Толщина стенки	Оптимизирована для прочности и снижения веса
Тип сборки	Болтовое соединение с прецизионными стыковочными поверхностями
Условия эксплуатации	Промышленность / Аэрокосмическая отрасль / БПЛА / Электроника

Основные элементы конструкции

Порт круглого интерфейса: Прецизионно обработанное отверстие для интеграции вала двигателя или системы воздушного потока
Внутренние ребра жесткости: Улучшают структурную жесткость при минимизации веса
Крепежные выступы и резьбы: Предварительно обработанные отверстия сокращают вторичные операции
Уплотнительная поверхность: Плоская стыковочная поверхность обеспечивает совместимость с прокладками или уплотнительными кольцами
Секция кабельного/потокового канала: Разработана для прокладки проводки, воздушного потока или жидкостей

Области применения

Этот корпус широко используется в системах привода БПЛА, корпусах электродвигателей, оборудовании промышленной автоматизации, системах робототехники, корпусах силовой электроники, а также в системах охлаждения и воздушного потока.

Сравнение материалов

Свойство	Алюминий 6061	Алюминий 7075	Алюминий 6063
Прочность	Средняя	Очень высокая	Средне-низкая
Вес	Легкий	Легкий	Легкий
Коррозионная стойкость	Отличная	Умеренная	Отличная
Обрабатываемость	Отличная	Хорошая	Отличная
Стоимость	Умеренная	Выше	Ниже
Типичное использование	Общее машиностроение	Аэрокосмическая отрасль / БПЛА	Конструкционные профили

Производственный процесс

Подготовка сырья - Выбор высококачественных алюминиевых заготовок
Черновая ЧПУ обработка - Удаление основного объема материала
Прецизионное фрезерование на ЧПУ - Создание сложной геометрии
Сверление и нарезание резьбы - Резьбовые отверстия и крепежные элементы
Обработка поверхности - Анодирование / пескоструйная обработка / покрытие по требованию
Контроль качества - Полная проверка размеров и визуальный осмотр с отчетом о контроле качества

Обеспечение качества

100% проверка размеров критических элементов
Доступна проверка с помощью КИМ (координатно-измерительной машины)
Проверка чистоты поверхности и толщины покрытия
Предоставляется полный отчет о контроле качества и сертификат материала (COC)

Варианты индивидуальной настройки

Мы поддерживаем полную индивидуальную настройку на основе ваших чертежей или требований:

Выбор материала (алюминий, магний, титан)
Обработка поверхности (цвета анодирования, PEO, гальваническое покрытие)
Корректировка допусков
Гравировка логотипа / лазерная маркировка
Услуги по сборке и узловой сборке
